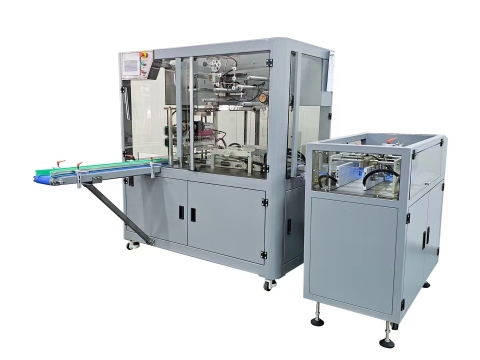

(一)PQ-300C透明膜三維包裝機
概述:
本機適用于各行業中的單件盒式物品的薄膜自動包裝(帶金拉線)。本機整體機架采用碳鋼噴塑,采用平推式推盒結構,更換模具簡單,調節距離多處采用手搖式調節尺寸,節省換模具時間,固定膜處采用手漲軸輥固定,使換膜更簡單、快速。
主要技術參數:
1.本機是一款全自動高速透明膜包裝設備,采用平推式包裝方式,所有裹包及熱封動作均通過凸輪、氣缸傳動完成,具有速度快、運行穩定等特點。
2.更換模具即可包裝不同尺寸的物品,采用全新設計的快速調節結構,使更換模具更加簡單快捷。
3.本機采用全鋁合金氧化切膜刀架、單旋轉切膜刀,切膜**、平整,大小產品無需更換切膜機構。
4.人機界面可調節包裝速度,根據包裝物品不同,可達30~60包/分鐘。
5.設有雙面皺褶整形美容裝置,使膜包裝更加貼體、更加美觀。
6.快速拆裝拉線卷軸、帶有復合不干膠激光防偽拆封線功能,真正起到防偽、防潮的作用。
7.本機采用自動輸送進料與人工放料兩種進料機構,自動輸送進料可與全自動化無人生產線接機使用。
8. 自動進料機構有無盒停機功能,設有卡阻扭力過載保護裝置、上下雙層吹氣輔助下膜裝置。
主要技術參數:
包裝材料 | BOPP煙膜及金拉線 film and gold tear tape |
包裝速度 | 30~60包/分鐘 packs/min |
**大包裝尺寸 | (L)50-240×(W)30-150×(H)15-60mm (長+高≤280,寬+高 (mm)≤180) |
電源及總功率 | 220V 50Hz 4.5kw |
機器重量 | 480kg |
機器外形尺寸 | (L)1650×(W)880×(H)1700mm (具體以實物為準) |
PQ-300C電器配置表:
序號 | 名 稱 | 數量 | 品 牌 |
1 | 下膜伺服電機 | 1臺 | 信捷 |
2 | 觸摸屏 | 1臺 | 信捷 |
3 | 溫控模塊 | 1個 | 信捷 |
4 | PLC | 1臺 | 信捷 |
5 | 微型斷路器 | 3個 | 施耐德 |
6 | 中間繼電器 | 8個 | 歐姆龍 |
7 | 時間繼電器 | 1個 | 歐姆龍 |
8 | 直流電源 | 1個 | 施耐德 |
9 | 電源開關 | 1個 | 施耐德 |
10 | 手動張緊軸 | 1個 | |
11 | 調節閥/電磁閥 | 1組 | 亞德客 |
12 | 主電機 | 1個 | 晟邦 |
13 | 綠色帶燈按鈕 | 1個 | 施耐德 |
14 | 紅色帶燈按鈕 | 1個 | 施耐德 |
15 | 快速安裝連接件 | 3個 | 施耐德 |
備注:由于產品不斷改進,部分電器元件與資料說明有所不符,在未作很大更改時,恕不另作通知。
包裝流程示意圖:
